A köldökcsöves hígtrágya kijuttató rendszer feladata megegyezik a tartályos kijuttatással.
A köldökcsöves hígtrágya kijuttató rendszer feladata, lényege:
A módszer feladata megegyezik a tartályos kijuttatással. A feladat a hígtrágyát a táblára kijuttatni és ott a megadott dózisban kiszórni vagy egy menetben a talajba injektálni. A módszerrel a tartályos rendszerhez képest időt és üzemanyagot lehet megtakarítani, mivel nincs felesleges üresjárat. Hátránya viszont, hogy a lekötött gépek száma nem csak egy, hanem több és kitelepítése is hosszabb időt vesz igénybe. A tábla távolsága, mérete és alakja is befolyásoló tényező.
A Storth nem gyárt hígtrágya kijuttató pótkocsikat csak a köldökcsöves technológiát preferálja, de ennek a technológiának az összes eleméhez kínál megoldást a gyár.
Előnye:
- Kisebb talajnyomás, a traktor nem húz maga után a kijuttató egységen és a köldökcsövön kívül semmit.
- Kisebb a lóerőigény, mivel nem kell a tartályt is húzni.
- Kevesebb az üresjárat, nem kell folyton ki-be járkálni, várni, hogy a tartály megteljen.
A technológia lelke a tárolónál egy nagy teljesítményű szivattyú, amely a trágyát csöveken keresztül kiszállítja a területre. A megfelelő nagyságú szivattyú kiválasztása nagyon fontos. A Storth többféle szivattyút gyárt a feladatra, ezek többféle meghajtási móddal készülhetnek. Lehetnek villanymotorral vagy traktor TLT -vel meghajtott szivattyúk vagy akár saját motorral megépített változatok. Az elektromos és saját motorral épített változatokhoz minden esetben vezérlő panelt is kell rendelni.

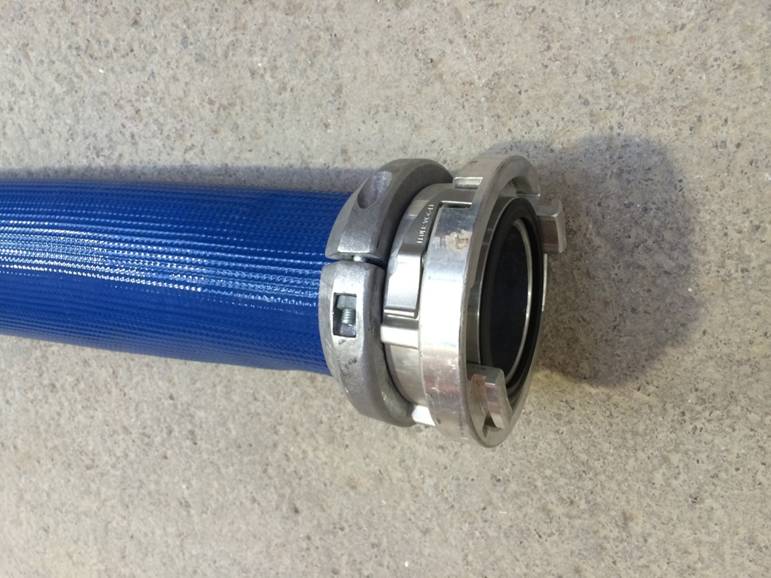

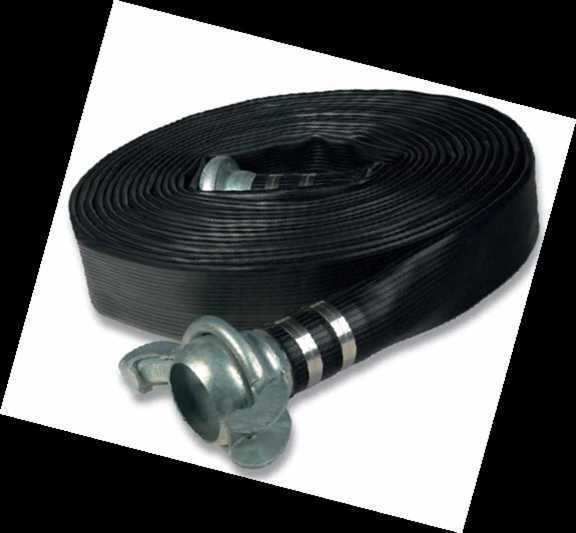

Ezt követően a hígtrágya csöveken keresztül jut ki a táblára a kijuttató egységhez. A Storth cég Snap tite típusú csövei minden követelménynek eleget tesznek. Így víz, olaj és zsírállóak, a hőhatásokat -40°C és +80°C között elviselik. Nyomástűrőek és kellően flexibilisek, hogy elviseljék a minimális nyúlási terheléseket, valamint a könnyebb tárolás érdekében dobra tekerhetőek.
A csövek a könnyebb tárolás és szállítás érdekében feltekerhetőek. Ehhez a gyár háromféle dobot kínál, amelyek különböző kapacitásúak és segítségükkel szállítható a vezeték a traktor első vagy hátsó függesztőkarjaira szerelt vagy éppen kerekeken vontatott dob segítségével.
Storth Farmer Bobbin dob:
400-tól 1000 m cső tárolására alkalmas. A cső felcsévélését hidromotor végzi. A legvékonyabb fém egység is 5 mm-es falvastagságú és galvanizált.

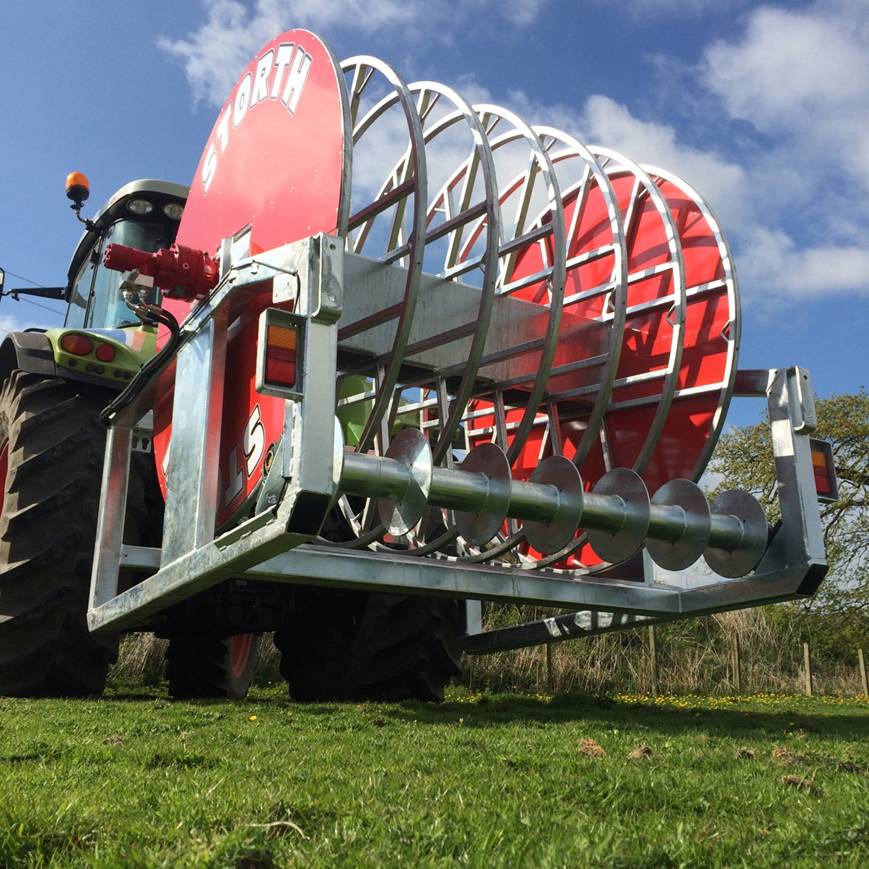

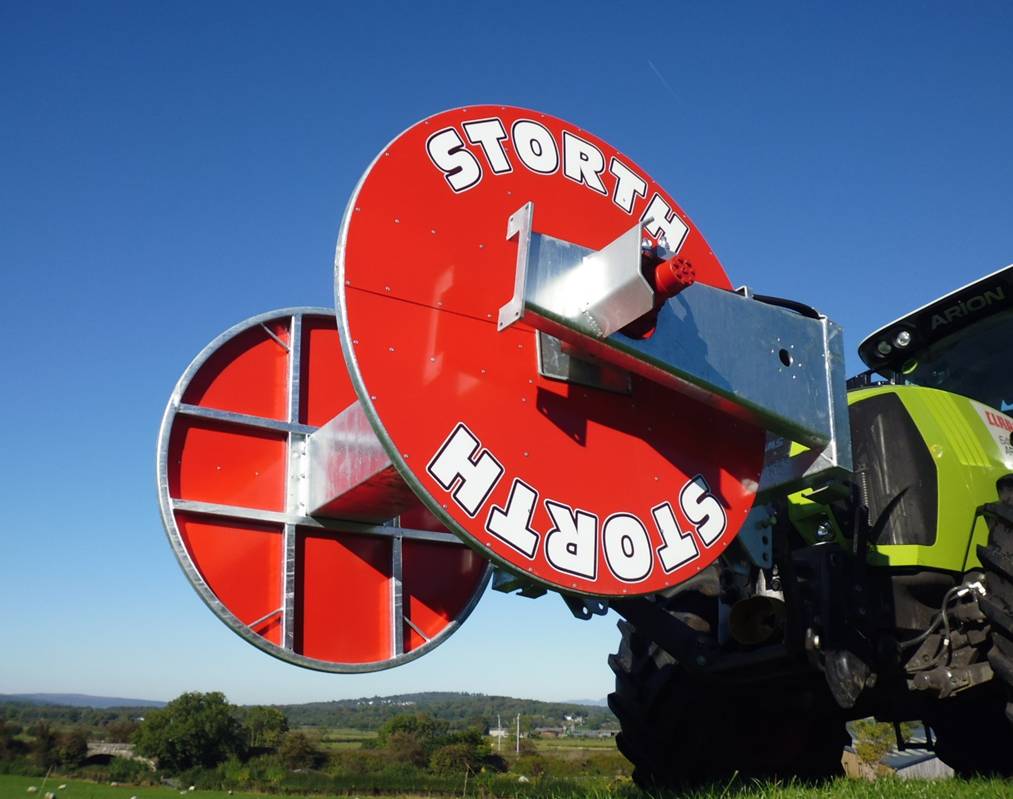

Contractor Bobbin dob:
A traktor első hárompontjához kapcsolódik aszerint, hogy a használt cső mérete 100 mm, 125 mm vagy 150 mm. 600-1000 m cső tárolható rajta. A váz itt is rendkívül erős és stabil mindenütt galvanizált. Meghajtása hidromotorral történik.
Teljesítmény | Szélesség | Magasság | Saját tömeg | |
Farmer BR400 | 400 m | 1,35 m | 1,5 m | 440 kg |
Farmer BR600 | 600 m | 2,15 m | 1,5 m | 455 kg |
Farmer BR1000 | 1000 m | 2,5 m | 1,5 m | 470 kg |
Contractor BR600 | 600 m | 2,15 m | 1,45 m | 485 kg |
Contractor BR1000 | 1000 m | 2,25 m | 1,53 m | 500 kg |
Storth Combi – hátulra szerelt dob:
A traktor hátsó hárompontjára szerelt egység. Kapacitása 1000-1600 m –ig terjedhet. Hidromotoros meghajtású, amit egy folytószeleppel szabályozhatunk. Lehetőség van egy tároló doboz kialakítására, valamint ledes világításra is.
Magasság | Saját tömeg | |
Combi 1000 | 1,9 m | 750 kg |
Combi 1200 | 1,9 m | 765 kg |
Combi 1400 | 1,9 m | 785 kg |
Combi 1600 | 1,9 m | 800 kg |
Storth vontatott dob:
Nagy kapacitású dob. Szerkezetileg nagyon erős és teljesen galvanizált. Hidromotoros meghajtású háromféle lehetőséggel: 1000, 1500 és 2000 m kapacitással. Ledes megvilágítás opcióval és változtatható sebességgel, amit egy folytószelep tesz lehetővé.
A következő lépés a kijuttatás. Itt a kiválasztott módszer szerint a talajra vagy a talajba juttathatjuk a hígtrágyát. A kijuttatott mennyiséget a szivattyúval kialakított nyomással, valamint a haladási sebességgel tudjuk szabályozni.

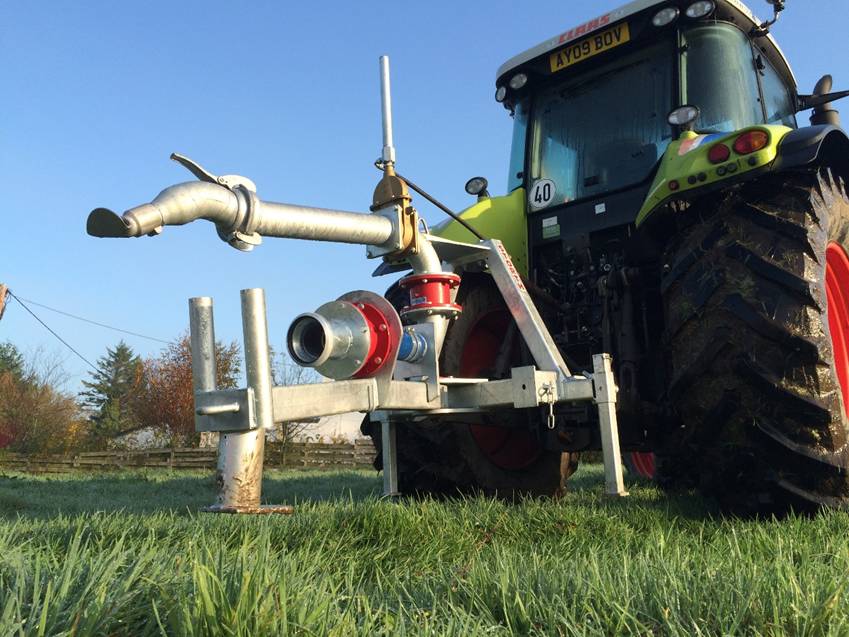

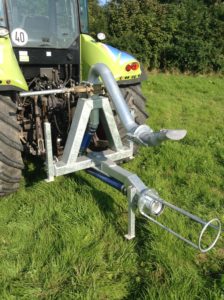

Storth Egyszeres ütközőlapos kijuttató egység:
A folyadék itt a csőből kilépve egy ütközőlapra folyik rá, ahonnan a nagy nyomás miatt sugár irányban szétszóródva távozik. A vízsugár nagysága függ a csőből érkező nyomás nagyságától. Ennél az egységnél a köldökcsőből érkező hígtrágya egy az egyben folyik rá az ütközőlapra.

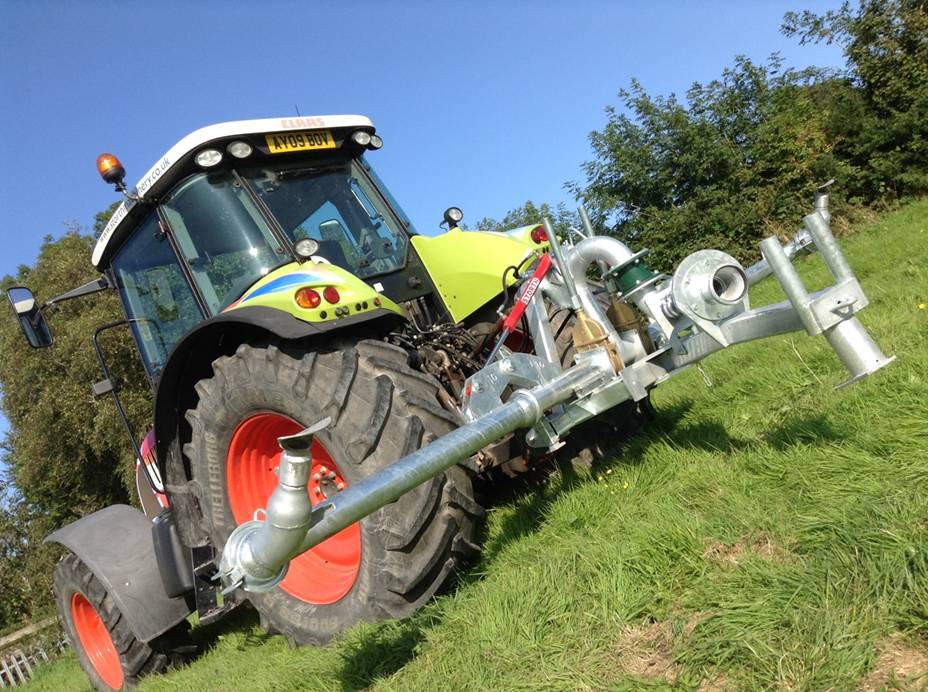

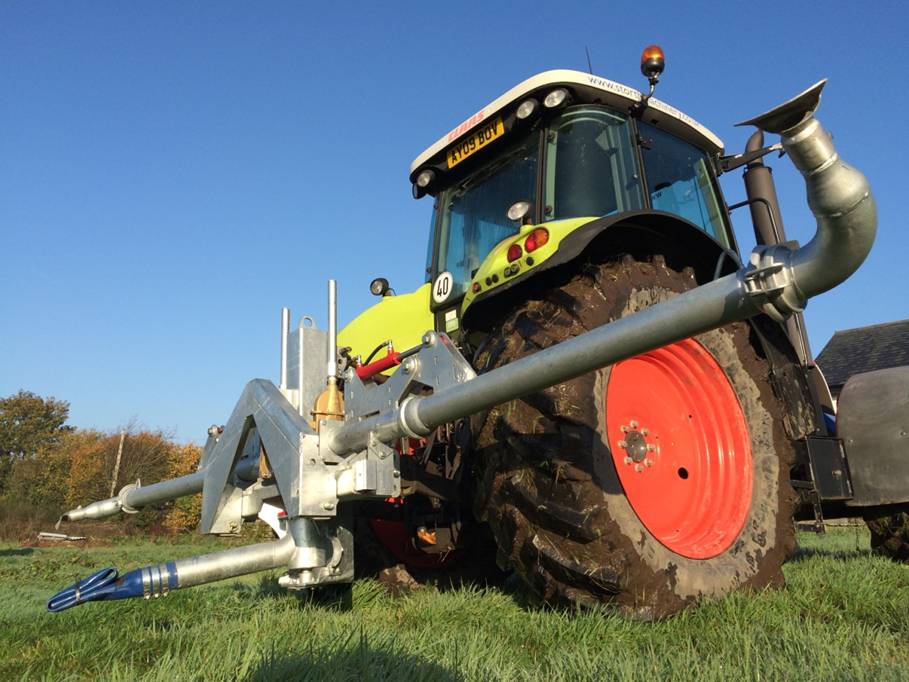

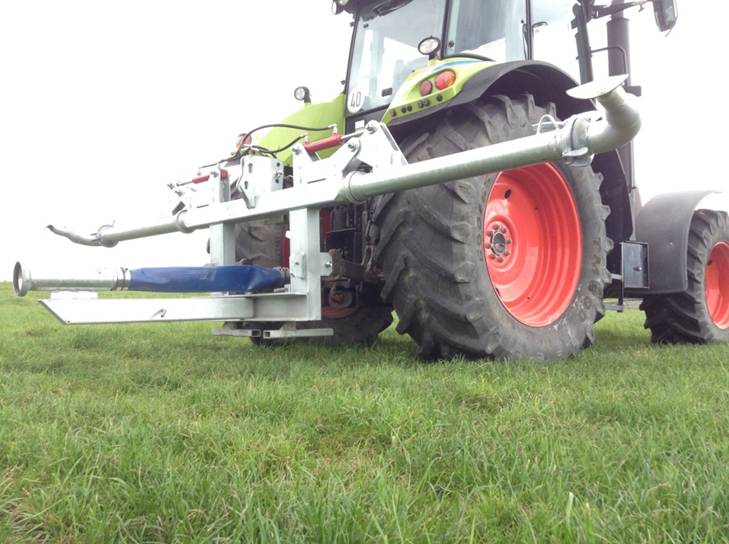

Storth Iker ütközőlapos kijuttató egység:
Az elv azonos az előző egységnél leírtakkal, mindössze abban különbözik, hogy ennél a módszernél az érkező hígtrágyát szétosztják 3 részre és 3 ütközőlap szórja szét. Így nagyobb munkaszélességben dolgozik a gép. A szállítás megkönnyítésére a két oldalsó ütközőlap felcsukható függőleges állásba, mindezt könnyedén hidraulikusan a traktor fülkéjéből meg tudjuk tenni. Mindkét kijuttató egység kapható Farmer, ill. Contractor változatban. A kettő között a különbség az, hogy a Farmert a kisebb gazdaságoknak, míg a Contractort a nagyobb cégeknek, gazdáknak ajánlja a gyár.

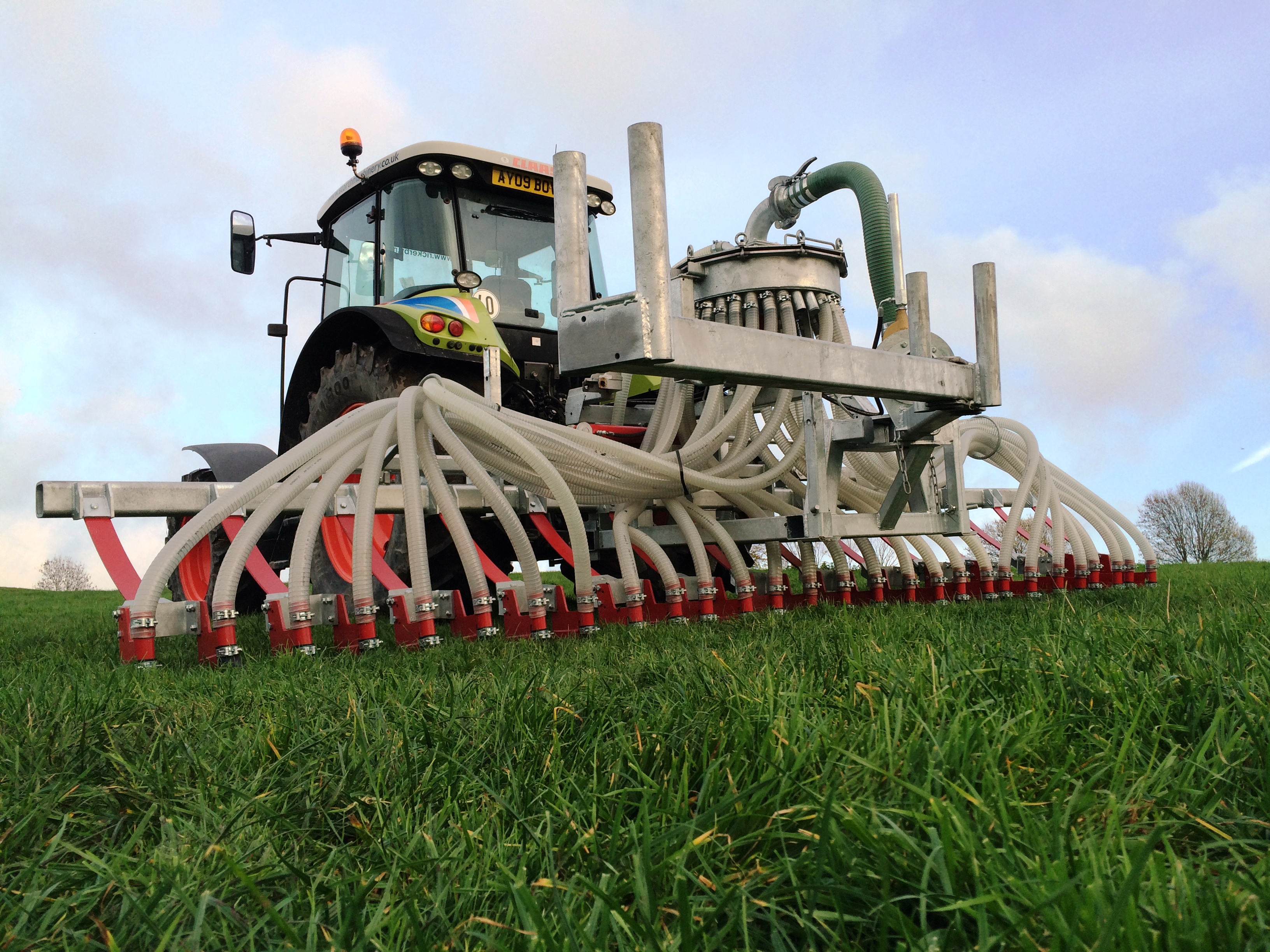

Storth csőfüggönyök
A hígtrágya kijuttatására szolgálnak még az úgynevezett csőfüggönyök, amelyek működési elve igen egyszerű. A hígtrágya egy elosztóhoz érkezik, ahonnan több kisebb keresztmetszetű csövön távozik, amelyek végei egy keretre vannak rögzítve egymástól megadott távolságban. Gyakorlatilag úgy működik mint egy permetező keret amivel kiszórjuk a területre a hígtrágyát. Nagy előnye, hogy a hígtrágya elosztása a területen belül így egyenletesebb, pontosabb mint az ütközőlapos módszernél. A dugulásmentes kijuttatásról az elosztóban elhelyezett késes elosztó gondoskodik. A keret a könnyebb szállítás okán hidraulikusan csukható, eszerint megkülönböztetünk két fajtát, az egyik függőleges helyzetbe csukható, a másik a gép háta mögé csukódik be tagonként.
Típusszám | Megnevezés |
NDB/624 | Csőfüggöny 6 méteres kerettel és 24 kivezetéssel Függőleges csukással |
NDB/7530 | Csőfüggöny 7,5 méteres kerettel és 30 kivezetéssel Függőleges csukással |
NDB/1035 | Csőfüggöny 10,5 méteres kerettel és 35 kivezetéssel Tagonként hátra csukható |
NDB/1240 | Csőfüggöny 12 méteres kerettel és 40 kivezetéssel Tagonként hátra csukható |
NDB/1872 | Csőfüggöny 18 méteres kerettel és 72 kivezetéssel |
NDB/2496 | Csőfüggöny 24 méteres kerettel és 96 kivezetéssel |

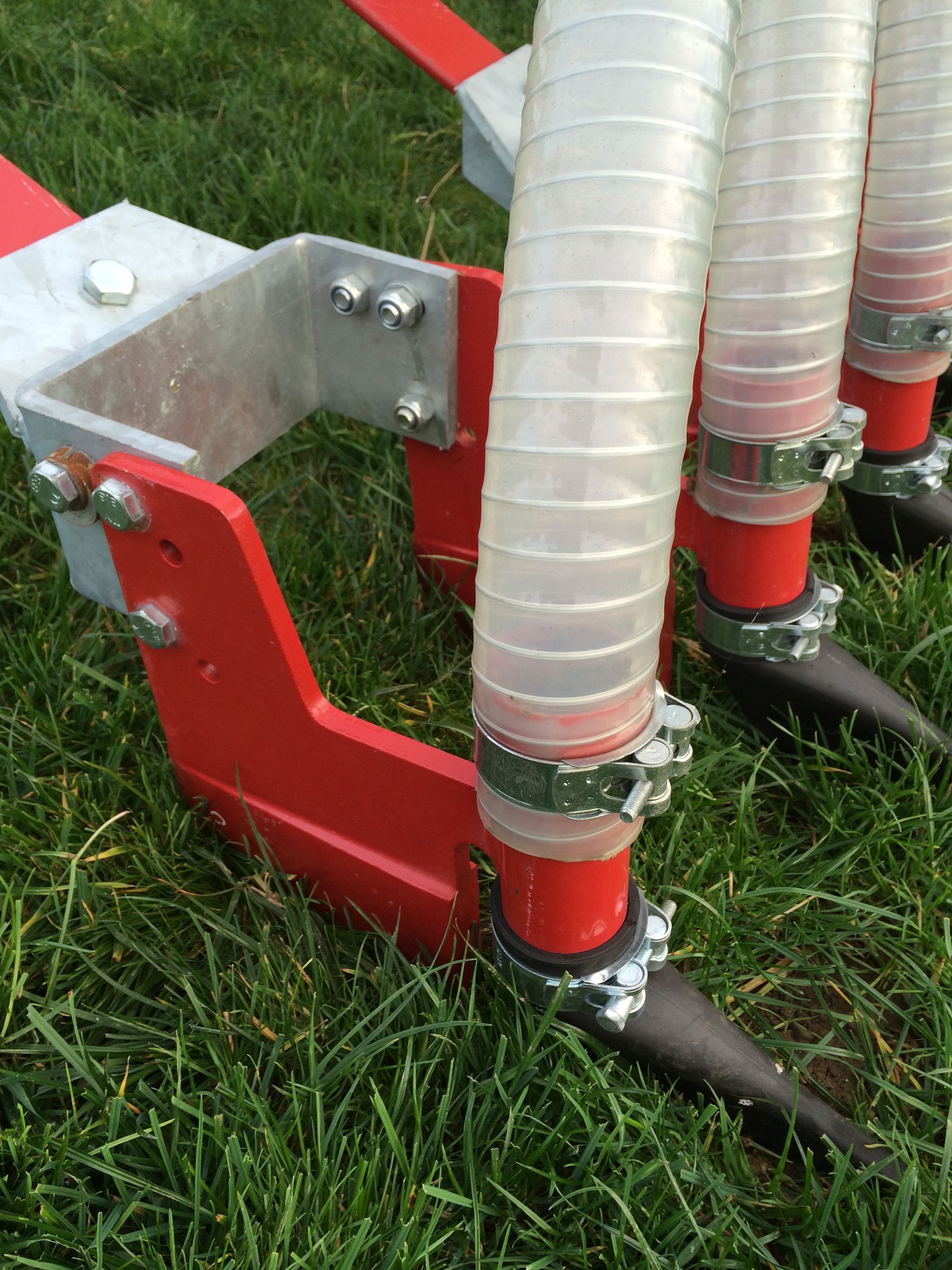

Storth hígtrágya injektáló:
A csőfüggönyhöz hasonlóan itt is egy elosztóból induló csöveken megy végig a hígtrágya kifelé a keret szakaszaihoz. Megadott távolságban vannak elhelyezve a kereten a csövek, a különbség abban van, hogy nem a talaj tetejére juttatjuk ki a hígtrágyát, hanem azt be is dolgozzuk egyből a talajba. Előnye, hogy a hígtrágya szaghatása kevésbé tud érvényesülni, nincs kipárolgási veszteség és egy munkaműveletet meg tudunk vele spórolni.
Típusszám | Megnevezés |
NTS/5600 | Injektáló 5,6 méteres kerettel és 24 kivezetéssel |
NTS/6200 | Injektáló 6,2 méteres kerettel és 28 kivezetéssel |
NTS/7000 | Injektáló 7 méteres kerettel és 32 kivezetéssel |
